Cáp quang ADSS nào phù hợp với việc lắp đặt

Việc chọn cáp quang ADSS phù hợp phụ thuộc vào ba yếu tố quan trọng: độ dài nhịp, môi trường điện áp và điều kiện khí hậu. Việc lắp đặt dưới 110 kV thường sử dụng cáp có vỏ bọc PE{2}}tiêu chuẩn, trong khi 220 kV trở lên yêu cầu vỏ bọc AT (chống{4}}theo dõi) để ngăn chặn hiện tượng phóng điện hồ quang-băng tần khô. Độ dài nhịp xác định xem bạn cần thiết kế vỏ-đơn cho phân phối ngắn hơn (dưới 350 feet) hay cấu trúc vỏ-đôi cho các nhịp{10}}truyền tải vượt quá 1.000 feet.

Sự lựa chọn không chỉ là về thông số kỹ thuật. Một phân tích ngành năm 2024 cho thấy rằng hiện tượng hồ quang-dải khô vẫn là nguyên nhân hàng đầu gây ra sự cố trên đường dây điện áp cao-, thậm chí một số sự cố hồ quang còn gây hư hỏng áo khoác vĩnh viễn nghiêm trọng. Điều này làm cho việc lựa chọn áo khoác được cho là quan trọng hơn độ bền kéo cho nhiều công trình lắp đặt.

Lựa chọn cáp quang ADSS theo cấp điện áp

Mức điện áp tạo ra sự khác biệt đáng kể nhất trong việc lựa chọn cáp ADSS vì nó tác động trực tiếp đến ứng suất điện lên vỏ cáp.

Lắp đặt điện áp thấp đến trung thế (Dưới 110 kV)

Đối với lắp đặt trên đường dây 110 kV, điện thế không gian không được vượt quá 15 kV tại điểm treo. Áo khoác polyetylen (PE) tiêu chuẩn xử lý các môi trường này một cách hiệu quả vì áp lực điện trường vẫn có thể kiểm soát được. Các loại cáp này có giá thấp hơn 15-25% so với các loại cáp thay thế chống đường ray và hoạt động đáng tin cậy khi được đặt đúng vị trí trên tháp.

Mạng lưới phân phối thường rơi vào loại này. Môi trường điện nhẹ hơn cho phép người lắp đặt tập trung chủ yếu vào các yêu cầu cơ học hơn là rủi ro ăn mòn điện. Áo khoác PE có khả năng chống tia cực tím và chống ẩm tuyệt vời, với tuổi thọ thông thường là 25-30 năm trong các ứng dụng này.

Đường dây truyền tải điện cao thế (110-220 kV)

Trên đường dây 220 kV, điện thế không gian không được vượt quá 20 kV và-áo khoác chống theo dõi trở thành bắt buộc đối với đường dây 110 kV trở lên. Việc tăng điện áp tạo ra điều kiện trong đó độ ẩm trên bề mặt cáp tạo thành các đường dẫn điện. Khi những đường dẫn này khô không đều,-các "dải khô" có điện trở cao sẽ hình thành tại các điểm hỗ trợ.

Áo khoác chống bám đường-kết hợp muội than và các chất phụ gia khác ngăn cản việc bám bụi carbon dẫn đến xói mòn áo khoác. Áo khoác ngoài chống đường ray-được thiết kế đặc biệt cho đường dây truyền tải điện áp cao có giá trị thế năng trong không gian lên đến 25 kV. Việc đầu tư vào áo khoác AT giúp ngăn ngừa những hỏng hóc thảm khốc có thể xảy ra trong vòng vài tháng ở môi trường điện áp khắc nghiệt.

Đường dây siêu cao áp (Trên 220 kV)

Việc lắp đặt trên đường dây truyền tải 330 kV, 500 kV trở lên không chỉ yêu cầu áo khoác AT mà còn phải lựa chọn điểm treo cẩn thận và thường bổ sung thêm các vòng chống-corona. Khả năng xảy ra hồ quang ở dải{4}}khô có nhiều khả năng xảy ra hơn đáng kể đối với cáp lắp đặt dưới đường dây truyền tải có điện áp từ 220 kV trở lên.

Điện trường thay đổi từ mức tối đa ở-giữa nhịp đến 0 tại các giá đỡ nối đất. Người cài đặt phải sử dụng phần mềm tính toán trường điện từ để xác định-các vùng có trường điện từ thấp trên tháp. Chỉ xác định đúng vị trí cáp là chưa đủ-xác định việc cài đặt thành công hay thất bại trong vài năm đầu tiên.

Độ dài nhịp quyết định thiết kế kết cấu

Thiết kế cơ học thay đổi đáng kể dựa trên khoảng cách cáp phải trải dài giữa các cấu trúc hỗ trợ.

Phân phối khoảng cách ngắn (Dưới 350 feet)

Thiết kế vỏ đơn dành cho độ dài nhịp cực ngắn hơn-đến{1}}cực trong môi trường phân phối. Flex-Span và các sản phẩm tương tự sử dụng một lớp bảo vệ duy nhất, giúp giảm đường kính và trọng lượng. Điều này quan trọng vì các cột phân phối có khả năng chịu tải thấp hơn tháp truyền tải.

Các loại cáp này thường kết hợp 6-144 sợi với mức độ bền kéo là 600-3.000 pound. Các bộ phận cường độ sợi aramid cung cấp sự hỗ trợ đầy đủ cho các nhịp dài 100-350 feet trong khi vẫn giữ cho cáp đủ nhẹ để tránh các vấn đề về tải trọng cột. Kẹp tiếp tuyến hoạt động hiệu quả trong các ứng dụng này khi thay đổi góc duy trì dưới 15 độ.

Ứng dụng nhịp trung bình (350-1.200 feet)

Việc lắp đặt nhịp tiêu chuẩn yêu cầu kết cấu chắc chắn hơn. Cáp ADSS được thiết kế đủ chắc chắn để cho phép lắp đặt chiều dài lên tới 700 mét giữa các tháp hỗ trợ. Điều này có nghĩa là tối đa khoảng 2.300 feet, mặc dù việc lắp đặt thực tế hiếm khi vượt quá 1.200 feet nếu không có hỗ trợ trung gian.

Thiết kế áo khoác đôi{0}}mang lại sức mạnh cần thiết. Lớp áo bên trong bảo vệ các sợi trong khi lớp áo khoác ngoài xử lý áp lực môi trường và tải trọng cơ học. Hàm lượng sợi Aramid tăng đáng kể, với độ bền kéo đạt 8.000-15.000 pound. Sức mạnh bổ sung này ngăn chặn độ võng quá mức khi chịu tải băng trong khi vẫn duy trì mức độ căng có thể chấp nhận được.

Truyền nhịp dài (Trên 1.200 feet)

Việc lắp đặt nhịp dài có thể vượt quá 1.000 mét với nhịp tối đa có thể trên 1.000 mét với thiết kế phù hợp. Các ứng dụng này đẩy cáp ADSS đến giới hạn cơ học của chúng. Đường kính cáp tăng lên 16-20mm để đáp ứng nhu cầu gia cố.

Nhà thiết kế phải tính đến-các trường hợp tải xấu nhất: băng tích tụ tối đa, gió lớn và nhiệt độ tối thiểu xảy ra đồng thời. Phần mềm tính nhịp chuyên nghiệp trở thành bắt buộc. Dây cáp không được chùng xuống đủ thấp để gây ra sự vi phạm về khoảng cách, tuy nhiên sức căng quá mức sẽ làm tăng thêm tình trạng mệt mỏi. Cáp phải được thiết kế cho các trường hợp xấu nhất-kết hợp giữa nhiệt độ, tải băng và gió.

Tiêu chí lựa chọn môi trường cho cáp quang ADSS

Địa lý và khí hậu ảnh hưởng đáng kể đến việc cáp ADSS hoạt động tối ưu.

Khu vực ô nhiễm ven biển và vùng cao{0}}

Điều kiện ẩm ướt gần các nhà máy công nghiệp hoặc nước mặn có ảnh hưởng nghiêm trọng đến khả năng chống chịu của áo khoác hơn là mưa hoặc sương mù nước ngọt. Sự lắng đọng muối tạo ra các lớp bề mặt có tính dẫn điện cao làm tăng đáng kể dòng điện rò rỉ và nguy cơ hình thành dải-khô.

Việc lắp đặt ven biển trong vòng 10 dặm vùng nước mặn yêu cầu áo khoác AT bất kể cấp điện áp. Sự kết hợp giữa phun muối và độ ẩm bình thường tạo ra ứng suất điện mạnh ngay cả trên đường dây phân phối 35 kV. Cuộn dây chống{4}}corona tại các điểm treo bổ sung thêm một lớp bảo vệ khác bằng cách giảm cường độ điện trường bề mặt.

Các khu công nghiệp có phát thải hóa chất cũng phải đối mặt với những thách thức tương tự. Các chất ô nhiễm axit và kiềm làm tăng tốc độ phân hủy polyme. Việc lựa chọn cáp có công thức vỏ bọc nâng cao sẽ kéo dài tuổi thọ sử dụng từ 15-20 năm lên 25-30 năm trong những môi trường đòi hỏi khắt khe này.

Vùng có nhiệt độ cực cao

Cáp ADSS phải hoạt động trong phạm vi nhiệt độ thường từ -40 độ đến +70 độ để phù hợp với các vùng khí hậu khắc nghiệt. Thử thách không chỉ là những thái cực mà còn là sự luân chuyển giữa chúng. Sự thay đổi nhiệt độ hàng ngày gây ra sự giãn nở và co lại tạo ra những chuyển động vi mô trong cáp.

Ống đệm chứa đầy gel-có khả năng xử lý chu kỳ nhiệt độ tốt hơn so với thiết kế lõi khô ở vùng khí hậu khắc nghiệt. Gel hấp thụ một số chuyển động và ngăn ngừa tổn thương sợi do bị nén trong thời gian lạnh. Tuy nhiên, gel làm tăng thêm trọng lượng, điều này quan trọng khi tính toán nhịp.

Việc lắp đặt ở Bắc Cực và sa mạc đều phải đối mặt với những thách thức về tiếp xúc với tia cực tím. Áo khoác ngoài chống tia cực tím-được thiết kế đặc biệt để chống lại tác hại của bức xạ mặt trời. Lớp phủ cacbon đen mang lại khả năng bảo vệ khỏi ảnh-, ngăn chặn sự phân hủy chuỗi polyme dẫn đến giòn và nứt.

Khu vực có gió lớn và băng

Trên các nhịp dài, nơi dây dẫn bị giật do gió lớn kéo dài, bộ giảm chấn cũng có thể cần được lắp đặt trên cáp ADSS. Rung động aeolian do gió-gây ra tạo ra các dao động tần số-cao gây ra hiện tượng mỏi tại các điểm treo.

Sự tích tụ băng làm tăng trọng lượng cáp lên nhiều lần. Một sợi cáp được thiết kế cho băng xuyên tâm dày 0,5 inch có thể tăng gấp ba lần trọng lượng của nó khi có bão băng. Điều này không chỉ ảnh hưởng đến cáp mà còn ảnh hưởng đến tải trọng cột và tháp. Người cài đặt phải xác minh rằng cấu trúc có thể xử lý-trường hợp tải xấu nhất trước khi chỉ định khoảng thời gian dài.

Bộ giảm chấn chống rung trở thành bắt buộc trên các nhịp vượt quá 600 feet ở những khu vực có gió-cao. Các thiết bị này hấp thụ năng lượng rung động, ngăn ngừa hiện tượng mỏi kim loại trong sợi aramid dẫn đến hỏng cáp cuối cùng. Việc đầu tư vào bộ giảm chấn có chi phí thấp hơn nhiều so với việc thay thế một dây cáp bị hỏng.

Số lượng sợi và kiến ​​trúc mạng

Số lượng sợi cần thiết sẽ định hình việc lựa chọn cáp theo những cách vượt quá khả năng.

Số lượng sợi thấp (6-48 sợi)

Số lượng sợi nhỏ cho phép thiết kế linh hoạt nhất. Các ống chứa đầy gel-được dao động-ngược lại để cho phép chùng xuống khi truy cập-giữa nhịp bằng cáp hỗ trợ lên tới 288 sợi. Chỉ với 6-48 sợi, thiết kế ống trung tâm hoạt động hiệu quả, đơn giản hóa việc nối và giảm đường kính cáp.

Những loại cáp này phù hợp với việc triển khai ở nông thôn và xây dựng mạng ban đầu, nơi dự báo tăng trưởng vẫn chưa chắc chắn. Đường kính nhỏ hơn giúp giảm tải trọng gió và giúp xử lý dễ dàng hơn trong quá trình lắp đặt. Bán kính uốn tối thiểu giảm, cho phép định tuyến chặt chẽ hơn xung quanh chướng ngại vật.

Mạng lưới phân phối thường bắt đầu bằng cáp 24 hoặc 48 sợi, dành một nửa công suất cho sự phát triển trong tương lai. Điều này ngăn cản nhu cầu lắp đặt thêm cáp khi mạng mở rộng, điều này tỏ ra đắt hơn nhiều so với việc sử dụng dung lượng dư thừa trong quá trình cài đặt ban đầu.

Số lượng sợi trung bình (48-144 sợi)

Phạm vi này đại diện cho điểm phù hợp cho hầu hết các ứng dụng tiện ích và viễn thông. Cấu trúc dạng ống lỏng lẻo trở thành tiêu chuẩn, với 6-12 sợi trên mỗi ống đệm. Cấu trúc dạng bện mang lại khả năng chống thấm vượt trội và cung cấp các phương pháp lắp đặt linh hoạt hơn, khiến loại cáp này phù hợp hơn cho các ứng dụng có nhịp độ lớn.

Thiết kế nhiều ống-cho phép truy cập sợi có chọn lọc mà không làm ảnh hưởng đến toàn bộ cáp. Kỹ thuật viên có thể mở một ống đệm duy nhất để nối trong khi không chạm vào các ống khác. Tính mô-đun này tỏ ra có giá trị đối với việc triển khai mạng theo từng giai đoạn và giúp việc khắc phục sự cố trở nên đơn giản hơn.

Trọng lượng và đường kính tăng tỷ lệ thuận với số lượng sợi, đòi hỏi phải tính toán nhịp cẩn thận. Cáp 144 sợi nặng hơn khoảng ba lần so với cáp 24 sợi tương đương, ảnh hưởng đáng kể đến các yêu cầu về độ võng và độ căng.

Số lượng chất xơ cao (144-288 sợi)

Các thiết kế áo khoác đơn có thể chứa tới 288 sợi trong các ống chứa đầy-gel, mặc dù việc lắp đặt này đòi hỏi phải lập kế hoạch cẩn thận. Đường kính cáp đạt 16-20mm, tạo ra tải trọng gió đáng kể. Chỉ có tháp truyền tải và cột điện được gia cố mới có thể hỗ trợ các dây cáp này qua các nhịp có ý nghĩa.

Cấu trúc sợi ruy băng trở nên hấp dẫn ở số lượng cao. Mười hai dải băng sợi quang xếp chồng lên nhau trong một ống trung tâm cho phép 288 sợi quang có thiết kế vô cùng nhỏ gọn. Tốc độ cài đặt mối nối nhiệt hạch hàng loạt rất quan trọng khi triển khai hàng trăm sợi. Sự đánh đổi-làm giảm tính linh hoạt và yêu cầu kỹ năng cao hơn đối với các nhóm ghép nối.

Cáp có số lượng-cao phù hợp với các tuyến đường trục và hành lang có-công suất cao nhưng lại gây lãng phí cho việc phân phối. Chi phí cao hơn 40-60% so với các lựa chọn thay thế 144 sợi chỉ tự biện minh khi mức sử dụng công suất vượt quá 60% trong vòng 5 năm.

Cân nhắc về phương pháp cài đặt

Cách lắp đặt cáp sẽ ảnh hưởng đến thiết kế nào hoạt động tốt nhất.

Trực tiếp-Yêu cầu cài đặt đường truyền

Bạn có thể cài đặt cáp ADSS bằng phương pháp-đường dây trực tiếp trên đường dây truyền tải đang được cấp điện. Khả năng này thúc đẩy phần lớn việc áp dụng ADSS, vì các công ty điện lực không thể chịu được tình trạng ngừng hoạt động nhiều{2}}ngày đối với các dự án viễn thông.

Công việc-đường dây trực tiếp đòi hỏi tất cả-kết cấu điện môi-bất kỳ thành phần kim loại nào đều tạo ra những rủi ro an toàn không thể chấp nhận được. Cáp phải duy trì khoảng cách an toàn với các dây dẫn mang điện trong quá trình lắp đặt. Nếu điện áp đường dây từ 230 kV trở lên, có thể cần phải nối đất trong quá trình lắp đặt.

Đội ngũ lắp đặt cần được đào tạo và trang bị chuyên dụng. Bộ căng bánh xe bò có tính năng giám sát độ căng liên tục giúp ngăn ngừa hư hỏng trong quá trình kéo. Kẹp lưới thép phân phối lực kéo trên các bộ phận chịu lực aramid của cáp mà không làm nát lớp vỏ ngoài. Những yêu cầu này làm tăng thêm 15-25% chi phí lắp đặt so với công việc không được cấp điện.

Ứng dụng trên không so với ống dẫn

Trong khi ADSS chủ yếu phục vụ lắp đặt trên không, một số thiết kế hoạt động trong hệ thống ống dẫn. Cáp Flex-Span ADSS được thiết kế cho đường dây điện phân phối trên không cũng như các ứng dụng ống dẫn ngầm. Cấu trúc-tự hỗ trợ tỏ ra không cần thiết trong ống dẫn, nhưng toàn bộ-đặc tính điện môi và lớp vỏ chắc chắn vẫn mang lại giá trị.

Việc lắp đặt ống dẫn loại bỏ sự tiếp xúc với tia cực tím, tải băng và áp lực gió. Điều này cho phép sử dụng các thiết kế nhẹ hơn với độ bền kéo thấp hơn. Cùng loại cáp được định mức cho các nhịp trên không dài 400 foot có thể hỗ trợ lực kéo ống dẫn dài 2.000 foot vì ứng suất uốn trở thành hạn chế chính thay vì tải trọng kéo.

Các tuyến đường kết hợp chuyển từ trên không sang ống dẫn phải đối mặt với những thách thức đặc biệt. Cáp phải xử lý cả hai môi trường, thường yêu cầu thông số kỹ thuật cấp-trên không xuyên suốt. Các điểm chuyển tiếp cần được bịt kín cẩn thận để ngăn chặn sự xâm nhập của nước từ các phần ngầm di chuyển vào các nhịp trên không.

Trang bị thêm so với xây dựng mới

Xây dựng đường dây điện mới cho phép bố trí ADSS tối ưu. Các nhà thiết kế có thể chỉ định các điểm treo trong vùng điện trường thấp và đảm bảo khoảng cách thích hợp với các dây dẫn pha. Vị trí thuận lợi nhất để lắp đặt trên các kết cấu đỡ là khu vực có điện áp trường tương đối thấp, có thể được xác định bằng các chương trình tính toán điện áp trường điện từ.

Cài đặt trang bị thêm hoạt động trong hình dạng tháp hiện có. Điều này thường buộc phải thỏa hiệp. Các điểm treo có thể nằm trong vùng điện trường dưới{2}}tối ưu, yêu cầu thông số kỹ thuật vỏ bọc nâng cao để bù lại. Khoảng trống hạn chế có thể cần nhịp ngắn hơn hoặc hỗ trợ trung gian.

Việc chồng chéo các cáp hiện có mang lại một tùy chọn trang bị thêm khác. Tất cả các dây cáp phải được buộc chắc chắn vào thanh truyền tin và các dây cáp không được treo lỏng lẻo ở bất kỳ vị trí nào dọc theo nhịp. Cách tiếp cận này cho phép triển khai nhanh chóng nhưng hạn chế kích thước cáp và tăng tải trọng gió lên các cấu trúc hỗ trợ.

Sự cân bằng-loại công trình

Kiến trúc cáp bên trong tạo ra các cấu hình hiệu suất riêng biệt.

Thiết kế ống trung tâm

Các ống lớn đơn chứa tất cả các sợi phù hợp với nhịp từ ngắn đến trung bình trong môi trường lành tính. Sự đơn giản trong sản xuất giúp giảm chi phí 10-15% so với các giải pháp thay thế bị mắc kẹt. Thiết kế ống trung tâm giúp bảo vệ sợi tuyệt vời trong lõi đồng thời đơn giản hóa việc tiếp cận hiện trường.

Hạn chế về số lượng sợi là nhược điểm chính. Việc xây dựng ống trung tâm trở nên không thực tế nếu vượt quá 48-72 sợi do hạn chế về đường kính. Thiết kế này cũng tập trung tất cả các sợi vào một vị trí, nghĩa là bất kỳ sự xâm nhập nào của ống đều làm ảnh hưởng đến toàn bộ cáp.

Chặn nước trong các thiết kế ống trung tâm thường sử dụng bột-siêu thấm thay vì gel. Điều này làm giảm trọng lượng nhưng làm cho sợi ít di chuyển hơn trong ống. Sự giãn nở và co lại do nhiệt độ-gây ra có thể tạo ra độ căng của sợi cao hơn so với các chất thay thế chứa đầy gel-.

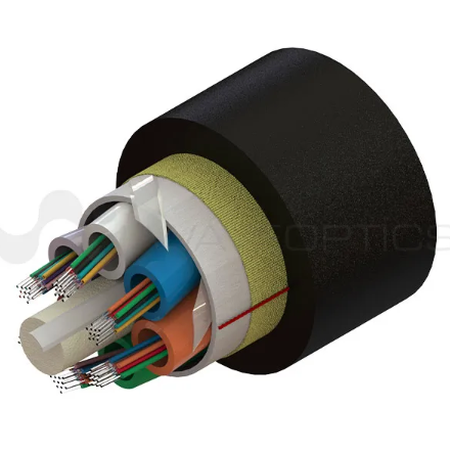

Xây dựng ống lỏng bị mắc kẹt

Cấu trúc dạng sợi đảm bảo hiệu suất chống thấm nước và có nhiều phương pháp lắp đặt hơn, với chiều dài sợi dài hơn khiến loại này phù hợp hơn cho các ứng dụng có nhịp độ lớn. Nhiều ống đệm được bện xoắn ốc xung quanh bộ phận chịu lực trung tâm phân phối các sợi trên mặt cắt ngang của cáp.

Mỗi ống chứa 6-12 sợi gel, mang lại sự bảo vệ riêng biệt và cho phép tiếp cận có chọn lọc. Kiểu bện giúp cho việc uốn và uốn cáp mà không tập trung ứng suất vào bất kỳ sợi đơn nào. Điều này rất quan trọng đối với những nhịp dài có sự chuyển động đáng kể do thay đổi gió và nhiệt độ.

Độ phức tạp trong sản xuất và chi phí vật liệu cao hơn làm tăng thêm 15-20% giá cho các thiết kế cáp quang ADSS có kết cấu dạng mắc kẹt. Đường kính lớn hơn làm tăng tải trọng gió. Những hình phạt này chỉ tự biện minh khi điều kiện lắp đặt đòi hỏi hiệu suất vượt trội mà thiết kế mắc kẹt mang lại.

Kiến trúc ruy băng

Dải băng sợi quang mật độ-cao-thường là 12 sợi được ép lại với nhau-cho phép cáp có số lượng sợi-sợi-cao nhỏ gọn. Một phiên bản khác bao gồm một ống lớn ở giữa chứa nhiều cấu trúc phẳng, mỏng gọi là dải sợi, với 6 hoặc 12 sợi được ép giữa các lớp vật liệu giống như băng.

Mối nối nhiệt hạch hàng loạt làm thay đổi tính kinh tế của việc lắp đặt với số lượng sợi quang cao. Máy hàn có thể hợp nhất 12 sợi đồng thời thay vì riêng lẻ, cắt giảm thời gian nối 60-75%. Điều này đặc biệt quan trọng đối với các đường trục 288 sợi mà việc nối truyền thống có thể mất nhiều ngày.

Độ cứng của ruy băng tạo ra những thách thức khi xử lý. Bán kính uốn tối thiểu tăng so với thiết kế ống lỏng. Kỹ thuật viên cần có thiết bị nối ruy băng chuyên dụng và được đào tạo. Việc lắp đặt ở nông thôn với nguồn lực kỹ thuật hạn chế thường tránh sử dụng cáp ruy băng mặc dù chúng có lợi thế về mật độ.

Yêu cầu tương thích phần cứng

Lựa chọn cáp kết nối trực tiếp với thông số kỹ thuật phần cứng cài đặt.

Phần cứng-Chết và Đình chỉ

Các phụ kiện được sử dụng với cáp ADSS có thể là loại lực căng được sử dụng ở các điểm cụt-nơi cáp kết thúc hoặc thay đổi hướng hoặc loại hệ thống treo chỉ giữ trọng lượng nhịp với lực căng được truyền qua nhịp tiếp theo. Phần cứng căng phải khớp chính xác với đường kính cáp và mức độ kéo.

Sử dụng kẹp có độ căng quá nhỏ sẽ gây ra sự tập trung ứng suất làm hỏng sợi aramid. Tay cầm quá khổ có thể không khớp đúng cách, khiến cáp bị trượt. Các nhà sản xuất cung cấp biểu đồ về khả năng tương thích chỉ định phần cứng nào hoạt động với mẫu cáp nào-sai lệch với các thông số kỹ thuật này sẽ làm mất hiệu lực bảo hành và tạo ra rủi ro về an toàn.

Kẹp tiếp tuyến chỉ được sử dụng làm phần cứng gắn cáp trên các nhịp nhỏ hơn 100 mét khi góc thay đổi, theo chiều ngang hoặc chiều dọc, nhỏ hơn 15 độ. Ngoài những giới hạn này, việc nắm chặt hoàn toàn lực căng trở thành bắt buộc. Điều này ảnh hưởng đến việc lựa chọn cáp cho các tuyến đường thường xuyên thay đổi hướng.

Linh kiện kiểm soát độ rung

Rung động do gió-gây ra có thể là một yếu tố đối với các nhịp dài hơn vì cáp ADSS có trọng lượng nhẹ, độ căng tương đối cao và ít-tự giảm chấn. Bộ giảm chấn chống rung được gắn gần các điểm treo để hấp thụ các dao động tần số cao.

Thông số kỹ thuật của bộ giảm chấn phải phù hợp với đặc điểm đường kính, trọng lượng và nhịp cáp. Bộ giảm chấn có kích thước không phù hợp sẽ không kiểm soát được độ rung hoặc tạo ra sự tập trung ứng suất của chính chúng. Nhu cầu về bộ giảm chấn sẽ làm tăng thêm $150-300 đô la mỗi nhịp vào chi phí dự án, điều này ảnh hưởng đến việc lựa chọn cáp cho các ứng dụng có nhịp dài.

Thanh gia cố bảo vệ cáp nơi gắn phần cứng. Các phụ kiện không được kẹp trực tiếp vào cáp mà thay vào đó là các thanh gia cố để bảo vệ cáp khỏi bị hư hỏng về điện và cơ. Chiều dài thanh và độ cứng thay đổi tùy theo đường kính cáp, tạo ra một yếu tố cần cân nhắc khác về khả năng tương thích phần cứng.

Ma trận lựa chọn vật liệu áo khoác cho cáp ADSS

Ngoài các ký hiệu PE và AT, công thức áo khoác khác nhau theo những cách tinh tế nhưng quan trọng.

Polyetylen tiêu chuẩn (PE)

Các hợp chất PE màu đen chứa lượng carbon mang lại khả năng chống tia cực tím cơ bản và độ bền cơ học. Những chiếc áo khoác này xử lý được phạm vi nhiệt độ từ -40 độ đến +70 độ đồng thời chống lại sự xâm nhập của hơi ẩm. Chi phí vật liệu vẫn ở mức thấp và đặc tính ép đùn cho phép sản xuất nhất quán.

PE trở nên giòn sau khi tiếp xúc với tia cực tím kéo dài ở những nơi-ở độ cao hoặc sa mạc. Sau 5 đến 7 năm ánh nắng gay gắt bắt đầu phá vỡ chuỗi polyme, dẫn đến hiện tượng nứt bề mặt và cuối cùng là nứt. Ở vùng khí hậu ôn hòa ở độ cao thấp hơn, tuổi thọ cáp bọc PE thường vượt quá 25 năm.

Khả năng kháng hóa chất chứng tỏ đủ cho hầu hết các môi trường. PE chịu được mưa axit và ô nhiễm không khí công nghiệp nói chung. Việc tiếp xúc với các sản phẩm dầu mỏ, dung môi hoặc bazơ mạnh sẽ làm tăng tốc độ xuống cấp, nhưng những điều kiện như vậy hiếm khi xảy ra khi lắp đặt trên không.

Hợp chất chống{0}}theo dõi (AT)

Để lắp đặt trên đường dây điện áp cao-lên đến 275 kV, chúng tôi có sẵn một lớp vỏ chống ray-tùy chọn để bảo vệ khỏi hư hỏng do hồ quang-dây khô. Công thức AT kết hợp các chất độn dẫn điện ngăn cản việc theo dõi cacbon gây ra hiện tượng ăn mòn áo khoác.

Sự cân bằng vật chất tỏ ra rất quan trọng. Độ dẫn điện quá cao sẽ tạo ra các vấn đề về dòng điện rò rỉ. Độ dẫn không đủ không thể ngăn cản việc theo dõi. Các nhà sản xuất bảo vệ công thức của họ một cách cẩn thận, vì những thay đổi nhỏ trong lượng chất độn sẽ ảnh hưởng đáng kể đến hiệu suất.

Áo khoác AT có giá cao hơn 25-40% so với PE tiêu chuẩn nhưng ngăn ngừa được các hư hỏng làm đứt cáp. Lợi tức đầu tư trở nên rõ ràng trong các ứng dụng điện áp cao. Một số công ty điện lực bắt buộc phải sử dụng áo khoác AT trên tất cả các đường dây trên 66 kV bất kể ứng suất trường được tính toán, coi đó là bảo hiểm chống lại các điều kiện không mong muốn.

Công thức môi trường nâng cao

Các hợp chất chuyên dụng giải quyết các ứng dụng thích hợp. Cáp ven biển sử dụng công thức kháng muối-với khả năng chống ẩm được tăng cường. Áo khoác khí hậu lạnh-duy trì tính linh hoạt ở mức -50 độ hoặc -60 độ, ngăn ngừa nứt nẻ trong mùa đông ở Bắc Cực. Công thức sa mạc kết hợp thêm chất ổn định tia cực tím cho môi trường suy thoái quang học khắc nghiệt.

Những hợp chất đặc biệt này làm tăng thêm 15-30% chi phí cáp nhưng lại rất cần thiết trong điều kiện khắc nghiệt. Một chiếc áo khoác PE tiêu chuẩn trong mùa hè ở Vịnh Ả Rập (nhiệt độ môi trường 55 độ, hệ thống sưởi bằng năng lượng mặt trời cao hơn) sẽ hỏng trong vòng 5-7 năm. Các hợp chất nâng cao kéo dài thời gian này lên 20-25 năm, chứng minh cho mức phí bảo hiểm của chúng.

Các biến thể-chống cháy (FR) phục vụ cho việc lắp đặt gần các cơ sở công nghiệp hoặc qua các khu vực- dễ xảy ra cháy rừng. Hợp chất FR tự-tắt khi nguồn đánh lửa bị loại bỏ, ngăn cản sự lan truyền lửa do cáp- mang theo. Các yêu cầu về mã xây dựng đôi khi bắt buộc phải có thông số kỹ thuật FR ngay cả đối với cáp trên không ngoài trời.

Chi phí-Chiến lược tối ưu hóa hiệu suất

Cân bằng các thông số kỹ thuật với các hạn chế về ngân sách đòi hỏi phải phân tích một cách có hệ thống.

Hơn-Chỉ định so với đúng{1}}Kích thước

Sự cám dỗ “mua thứ tốt nhất” thường dẫn đến những chi phí không cần thiết. Cáp ADSS tiêu chuẩn có chiều dài nhịp lên tới 3.500 feet với thiết kế áo khoác đôi cung cấp khả năng bảo vệ bổ sung cho các nhịp dài hơn và yêu cầu độ bền cao hơn. Tuy nhiên, việc lắp đặt cáp cấp truyền-trên dải phân phối dài 200 feet sẽ lãng phí 40-50% ngân sách.

Kích thước-đúng có nghĩa là các thông số kỹ thuật phù hợp với điều kiện thực tế cộng với biên độ hợp lý. Khoảng cách 500-foot trong môi trường 35 kV có lẽ cần mức độ bền kéo là 4.000{10}} pound. Việc chỉ định cáp 12.000 pound "để đảm bảo an toàn trong tương lai" sẽ làm tăng thêm chi phí mà các cực lợi ích không thể hỗ trợ các nhịp dài hơn và điều kiện điện sẽ không thay đổi.

Kỹ thuật thận trọng đề xuất mức chênh lệch thông số kỹ thuật 20-25% so với yêu cầu tính toán. Điều này gây ra lỗi cài đặt, tải không mong muốn và dung sai sản xuất. Ngoài giới hạn này, sức mạnh bổ sung chỉ làm tăng thêm trọng lượng và chi phí.

Phân tích chi phí vòng đời-

Chi phí cáp ban đầu chỉ chiếm 30-40% tổng chi phí lắp đặt khi bao gồm nhân công, phần cứng và thiết bị. Chọn cáp rẻ hơn để tiết kiệm 5.000 USD sẽ chẳng có ý nghĩa gì nếu nó yêu cầu thay thế trong 12 năm so với 25 năm để có giải pháp thay thế tốt hơn.

Tuổi thọ cáp ADSS thông thường thường là 25 đến 30 năm, tùy thuộc vào điều kiện môi trường và cách lắp đặt phù hợp. Việc tính toán giá trị hiện tại ròng của chi phí thay thế sẽ làm thay đổi phương trình kinh tế. Cáp có giá cao hơn 30% với thời gian sử dụng gấp đôi sẽ mang lại chi phí-vòng đời thấp hơn 40%.

Việc tiếp cận bảo trì ảnh hưởng đáng kể đến kinh tế. Việc lắp đặt-kéo dài trên sông, đường cao tốc hoặc địa hình khó khăn khiến việc sửa chữa trở nên tốn kém. Chi tiêu ban đầu nhiều hơn cho các loại cáp chắc chắn, ít cần bảo trì hơn sẽ tối ưu hóa tổng chi phí sở hữu.

Khối lượng và thời gian dự án

Số lượng đặt hàng tối thiểu cho ADSS thường bắt đầu ở khoảng cách 4 km, với thời gian giao hàng là 7 ngày đối với các đơn hàng nhỏ và 10-20 ngày đối với số lượng vượt quá 100 km. Việc hợp nhất các giao dịch mua sẽ được giảm giá theo số lượng từ 15-25% cho các đơn hàng trên 50 km.

Thời gian dự án ảnh hưởng đến giá cả. Các nhà sản xuất cáp tiến hành các chiến dịch sản xuất cho các thiết kế cụ thể. Đặt hàng trong các chiến dịch này giúp giảm chi phí 10-15% so với các đợt sản xuất tùy chỉnh. Thời gian thực hiện cũng rút ngắn từ 8-12 tuần xuống còn 4-6 tuần đối với các sản phẩm thuộc chiến dịch.

Việc tiêu chuẩn hóa ít loại cáp hơn trên toàn bộ mạng lưới tiện ích cho phép quản lý hàng tồn kho và đào tạo kỹ thuật viên tốt hơn. Mặc dù mỗi hệ thống lắp đặt có thể có các thông số kỹ thuật tối ưu hơi khác nhau nhưng việc sử dụng ba đến bốn thiết kế tiêu chuẩn sẽ giúp đơn giản hóa công tác hậu cần và giảm chi phí tổng thể của chương trình.

Cây quyết định kịch bản cài đặt

Các ứng dụng khác nhau đòi hỏi các phương pháp lựa chọn khác nhau.

Mạng lưới phân phối đô thị

Nhịp ngắn (150-350 feet), điện áp vừa phải (12-35 kV) và cơ sở hạ tầng dày đặc là đặc trưng của sự phân bổ đô thị. Thiết kế áo khoác đơn với 48-72 sợi đáp ứng hầu hết các yêu cầu. Áo khoác PE là đủ trừ khi ở gần bờ biển hoặc ô nhiễm công nghiệp.

Việc lắp đặt đô thị phải đối mặt với những thách thức đặc biệt. Nhiều điểm đính kèm tạo ra nhiều yêu cầu về phần cứng hệ thống treo hơn. Cây cối và các tòa nhà tạo ra những hạn chế về giải phóng mặt bằng. Những cân nhắc về mặt thẩm mỹ đôi khi thúc đẩy việc lựa chọn cáp có đường kính nhỏ hơn ngay cả khi không cần thiết theo quan điểm kỹ thuật.

Yêu cầu về giấy phép ở các thành phố trực thuộc trung ương thường quy định rõ-vật liệu chống cháy. Điều này làm tăng thêm 10-15% chi phí cáp nhưng không-thương lượng được. Mã địa phương ghi đè tối ưu hóa kỹ thuật, buộc phải lựa chọn các sản phẩm tuân thủ bất kể sự đánh đổi về hiệu suất.

Triển khai băng rộng nông thôn

Sự mở rộng nhanh chóng của mạng viễn thông do sự gia tăng mức tiêu thụ dữ liệu di động và triển khai công nghệ 5G đã thúc đẩy đáng kể nhu cầu về cáp ADSS, loại cáp lý tưởng cho việc lắp đặt ở thành thị và nông thôn nhờ khả năng chịu được các điều kiện môi trường khắc nghiệt. Việc triển khai ở nông thôn nhấn mạnh đến nhịp độ dài, số lượng sợi thấp hơn và khả năng tiếp cận bảo trì tối thiểu.

Khoảng cách 600-1.200 feet giữa các cột giúp giảm chi phí cơ sở hạ tầng ở những khu vực dân cư thưa thớt. Cáp bọc đôi có độ bền kéo 6.000-10.000 pound phù hợp với những khoảng cách này. Đặc tính hoàn toàn điện môi cho phép lắp đặt trên các đường dây điện hiện có mà không cần sửa đổi nhiều.

Số lượng chất xơ là 24-48 phù hợp với mật độ ở nông thôn, với một nửa dành cho tăng trưởng. Trọng tâm chuyển từ công suất sang sợi quang tiếp cận sang các khu vực chưa được phục vụ quan trọng hơn việc tối đa hóa mật độ. Thiết kế cáp quang ADSS chắc chắn có thể tồn tại với mức bảo trì tối thiểu trong 25+ năm giúp tối ưu hóa tính kinh tế trong đó chi phí cử kỹ thuật viên là 500-800 USD mỗi chuyến.

Hệ thống thông tin đường dây truyền tải

Đường dây truyền tải điện áp cao-sử dụng cáp ADSS vì cấu trúc phi kim loại-của chúng cho thấy khả năng miễn nhiễm với EMI và cho phép lắp đặt gần các dây dẫn điện áp cao-. Các công ty tiện ích triển khai chúng cho SCADA, chuyển tiếp bảo vệ và liên lạc vận hành.

Độ tin cậy vượt xa chi phí trong các ứng dụng truyền tải. Lỗi hệ thống có nguy cơ gây mất ổn định lưới điện và gây thiệt hại hàng triệu USD doanh thu. Cáp có vỏ bọc AT trở thành tiêu chuẩn bất kể ứng suất trường được tính toán. Dự phòng kép trong đường dẫn cáp quang đảm bảo truyền thông vẫn tồn tại khi cáp bị hư hỏng.

Số lượng sợi thường nằm trong khoảng từ 24-96, hỗ trợ nhiều ứng dụng. Các cặp sợi riêng biệt phục vụ bảo vệ (ưu tiên cao nhất), SCADA (ưu tiên trung bình) và điện thoại/dữ liệu (ưu tiên thấp nhất). Sự phân tách này ngăn cản lưu lượng có mức độ ưu tiên thấp hơn gây nhiễu các tín hiệu bảo vệ quan trọng.

Tích hợp năng lượng tái tạo

Các dự án gió và mặt trời yêu cầu kết nối cáp quang ở độ cao đường dây truyền tải cao. Các trang trại năng lượng mặt trời và cơ sở gió cần liên lạc mạnh mẽ để giám sát, kiểm soát và đo lường doanh thu.

Sự khắc nghiệt của môi trường thách thức việc lựa chọn cáp. Việc lắp đặt năng lượng mặt trời trên sa mạc phải đối mặt với sự tiếp xúc cực độ với tia cực tím và sự thay đổi nhiệt độ. Gió ngoài khơi gặp phun muối và gió lớn. Các trang trại gió trên núi giải quyết vấn đề tải băng và tiếp xúc với sét.

Thiết kế mô-đun cho phép mở rộng lĩnh vực phù hợp với các dự án tái tạo. Cài đặt ban đầu có thể sử dụng 48 sợi, với khả năng bổ sung thêm mạch khi cơ sở mở rộng. Khoảng thời gian lập kế hoạch 25 năm cho các dự án tái tạo phù hợp với thời hạn sử dụng của ADSS, khấu hao chi phí cáp trong suốt thời gian sử dụng của cơ sở.

Những sai lầm lựa chọn phổ biến và cách tránh chúng

Ngay cả những kỹ sư giàu kinh nghiệm cũng mắc phải những lỗi có thể phòng ngừa được.

Bỏ qua các tính toán tiềm năng không gian

Nhiều lỗi xuất phát từ việc giả định rằng chỉ định mức điện áp sẽ xác định các yêu cầu về áo khoác. Để tránh điện áp trường cao xảy ra gần dây dẫn pha, vị trí của cáp ADSS phải được xem xét cẩn thận trước khi chọn nơi lắp đặt cáp trên tháp.

Tiềm năng không gian-chênh lệch điện áp giữa cáp và mặt đất-thay đổi tùy theo vị trí trên tháp và thay đổi đáng kể theo điều kiện độ ẩm. Cáp được đặt gần dây dẫn pha có thể có điện thế không gian 30 kV trên đường dây 220 kV, trong khi vị trí thích hợp sẽ giảm điện thế này xuống còn 12 kV.

Sử dụng phần mềm tính toán trường điện từ tốn 500-2.000 USD nhưng tránh được những hỏng hóc gây tốn kém hàng chục nghìn USD khi sửa chữa và thay thế khẩn cấp. Quá trình phân tích mất 2-3 giờ cho mỗi loại tháp và cung cấp hướng dẫn vị trí chính xác giúp thông báo cả thông số kỹ thuật lắp đặt và lựa chọn cáp.

Đánh giá thấp tải trọng băng và gió

Cáp phải được thiết kế cho các trường hợp xấu nhất-kết hợp giữa nhiệt độ, tải băng và gió. Việc sử dụng các điều kiện trung bình thay vì trường hợp xấu nhất trong 50-năm{4}}sẽ tạo ra thiết kế thiếu tính hệ thống. Một nhịp có vẻ phù hợp ở mức 0,25 inch băng không thành công ở mức 0,75 inch.

Dữ liệu thời tiết từ các sân bay và trạm thời tiết cung cấp những thông tin cực đoan trong lịch sử. Tải băng thay đổi đáng kể theo độ cao-việc lắp đặt trên núi có thể thấy băng xuyên tâm 2-3 inch trong khi các thung lũng cách đó 10 dặm hiếm khi vượt quá 0,5 inch. Kinh nghiệm của tiện ích địa phương cung cấp hướng dẫn có giá trị ngoài dữ liệu thời tiết tiêu chuẩn.

Hệ số an toàn về thông số kỹ thuật cơ học phải đạt 2,5-3,0× tải tính toán. Điều này khiến băng vượt quá các dự đoán về dịch vụ thời tiết, các hiện tượng tải trọng kết hợp (băng cộng với gió) và sự suy giảm cường độ liên quan đến tuổi tác. Cáp không đạt yêu cầu cơ học thường xảy ra khi có thời tiết khắc nghiệt 5-15 năm sau khi lắp đặt.

Nhìn ra nhu cầu mở rộng trong tương lai

Mạng phát triển. Việc lựa chọn cáp chỉ dựa trên nhu cầu trước mắt thường đòi hỏi phải bổ sung công suất trong vòng 5-7 năm. Việc lắp đặt cáp thứ hai có giá cao hơn 3-5 lần cho mỗi sợi so với việc lắp đặt cáp ban đầu quá khổ.

Lập kế hoạch số lượng sợi hợp lý sẽ tăng thêm biên công suất 50-100% trong khoảng thời gian 10 năm. Mạng yêu cầu 24 sợi ban đầu nên triển khai 48-72. Chi phí gia tăng của các sợi bổ sung chỉ chiếm 30-40% trong khi cung cấp khoảng trống công suất từ ​​gấp đôi đến gấp ba.

Việc lắp đặt đường ống giúp việc mở rộng trong tương lai trở nên dễ dàng hơn nhưng việc lắp đặt trên không về cơ bản sẽ hạn chế công suất. Sau khi một span được tải phần cứng và cáp, việc thêm một cáp khác sẽ yêu cầu cài đặt lại gần như{1}}hoàn chỉnh. Cáp thứ hai cản trở cáp thứ nhất, tăng gấp đôi tải gió và làm phức tạp việc bảo trì.

Câu hỏi thường gặp

Làm cách nào để xác định độ dài nhịp tối đa cho cài đặt của tôi?

Khoảng cách tối đa phụ thuộc vào độ bền kéo của cáp, độ võng cho phép và tải trọng môi trường. Bắt đầu với biểu đồ nhịp của nhà sản xuất phù hợp với định mức cáp của bạn và tải trọng băng/gió dự kiến. Đối với các nhịp vượt quá bảng tiêu chuẩn, hãy sử dụng phần mềm tính toán chuyên nghiệp để lập mô hình đường cong dây xích trong trường hợp tải-xấu nhất. Hầu hết các công ty tiện ích đều giới hạn khoảng cách ADSS ở mức tối đa thực tế là 1.200 feet bất kể cường độ cáp như thế nào, vì các nhịp dài hơn tạo ra những thách thức về khoảng trống và độ rung giúp bù đắp cho việc tiết kiệm chi phí.

Tôi có thể sử dụng cùng một cáp ADSS cho cả lắp đặt 69 kV và 230 kV không?

Về mặt kỹ thuật thì có, nhưng về mặt kinh tế thì nó không có nhiều ý nghĩa. Việc sử dụng cáp quang ADSS có vỏ bọc AT- được thiết kế cho điện áp 230 kV trên đường dây 69 kV sẽ lãng phí 25-40% ngân sách của bạn cho các thông số kỹ thuật vỏ bọc không cần thiết. Thay vào đó, hãy tiêu chuẩn hóa hai loại cáp:-có vỏ bọc PE cho hệ thống lắp đặt dưới 110 kV và vỏ bọc AT cho điện áp 110 kV trở lên. Điều này cung cấp sự bảo vệ thích hợp đồng thời tối ưu hóa chi phí trên mạng của bạn.

Sự khác biệt thực tế giữa thiết kế lõi khô và-có gel là gì?

Ống đệm chứa đầy gel-sử dụng dầu hỏa để chặn sự xâm nhập của nước và mang lại khả năng di chuyển của chất xơ bên trong ống. Điều này hoạt động tốt khi lắp đặt ở nơi có nhiệt độ khắc nghiệt hoặc nơi có nguy cơ thấm nước. Thiết kế lõi khô sử dụng băng hoặc bột chặn nước-, giúp giảm 8-12% trọng lượng và đơn giản hóa việc xử lý. Chọn gel-làm đầy cho môi trường khắc nghiệt và nhịp dài nơi chuyển động của sợi là quan trọng; chọn lõi khô cho các điều kiện lành tính và lắp đặt nhạy cảm với trọng lượng khi tải trọng trên cột trở thành hạn chế.

Tôi nên chỉ định sợi đơn chế độ hay đa chế độ trong cáp ADSS?

Sợi đơn chế độ-hỗ trợ khoảng cách xa hơn và băng thông cao hơn, khiến chúng trở thành tiêu chuẩn cho hầu hết các ứng dụng bên ngoài nhà máy. Sợi đa chế độ có chi phí thấp hơn một chút nhưng giới hạn đường truyền ở phạm vi 550 mét ở tốc độ 10 Gbps hoặc 1-2 km ở tốc độ thấp hơn. Trừ khi kết nối các tòa nhà trong cùng một khuôn viên,-chế độ đơn mang lại giá trị lâu dài tốt hơn nhiều và tính linh hoạt cho việc nâng cấp công nghệ trong tương lai.

Mức tăng trưởng dự kiến ​​của thị trường cáp ADSS từ 1,42 tỷ USD vào năm 2024 lên 2,8-3,1 tỷ USD vào năm 2033 phản ánh tính hiệu quả đã được chứng minh của công nghệ. Thành công không đến từ việc chọn cáp quang ADSS "tốt nhất" mà đến từ việc kết hợp các thông số kỹ thuật với điều kiện lắp đặt thực tế - môi trường điện áp, yêu cầu về nhịp, các yếu tố khí hậu và kiến ​​trúc mạng, tất cả đều có giá trị ngang nhau trong việc lựa chọn tối ưu.
